射频驱动级放大器通常是放在末级功放前面，对输入信号进行放大，使其达到末级功

放要求的输入功率的功率放大器。本公司驱动放大器提供各种中等功率通用型放大器，频

率范围从100 MHz 到 50 GHz。这些驱动放大器具有15 dBm至接近1W的输出功率，同时覆

盖各种频率、带宽和增益电平。

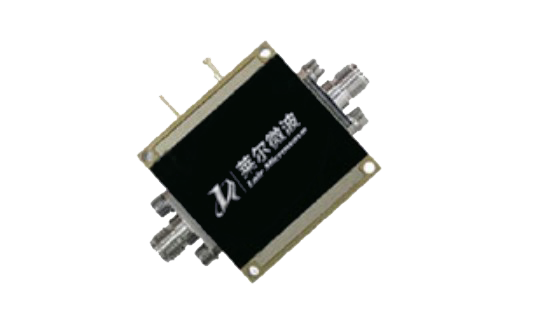

莱尔技术的固态放大器，采用砷化镓/氮化镓MMIC技术并内置了稳压和时序保护偏置电

路，因此只需一个单一正偏压即可工作。我们的放大器在兼顾尺寸/重量/功率/成本（SWaP-C）

和RoHS 兼容的前提下进行模块化设计，并参照高级别的军标生产和各类考验，具有优秀的

长期稳定性和可靠性。

型号PN	低频(GHz)	高频(GHz)	增益(dB)	P1dB(dBm)	Psat(dBm)	直流供电(V/mA)	I/O R.L.(dB)	连接形式
LAG-2001	0.5	2.5	29	27.5	28	9~15/155	18/9	SMA(F)
LAG-2002	2	6	23	24	25	6~15/200	15/12	SMA(F)
LAG-2003	2	20	19	20	21	6~15/130	22/15	SMA(F)
LAG-2004	4	8	19	22	23	6~15/175	18/18	SMA(F)
LAG-2005	6	18	25	21	22	6~15/110	12/10	SMA(F)
LAG-2006	6	27	23	18	20	5~15/125	9/5	SMA(F)
LAG-2007	8	12	24	21	22	6~15/105	15/14	SMA(F)
LAG-2008	10	12	17.5	15	16	6~15/155	10/14	SMA(F)
LAG-2009	12	30	14	15	16	6~15/90	18/14	2.92mm(F)
LAG-2010	12	30	28	15	16	6~15/180	18/14	2.92mm(F)
LAG-2011	15	50	18	18	19	6~15/190	16/18	2.4mm(F)
LAG-2012	18	40	20	21	22	6~15/180	21/14	2.92mm(F)
LAG-2013	18	40	30	21	22	6~15/240	25/14	2.92mm(F)
LAG-2014	18	45	19	24	25	6~15/400	18/25	2.4mm(F)
LAG-2015	24	36	26	22	23	6~15/270	7/7	2.92mm(F)
LAG-2016	27	32	26	23	24	6~15/120	14/15	2.92mm(F)
LAG-2017	32	44	20	23	24	6~15/210	13/7	2.4mm(F)
LAG-2018	38	48	24	14.5	15.5	6~15/100	10/15	2.4mm(F)
LAG-2019	0.7	18	27	27	/	9~15/300	12/12	SMA(F)
LAG-2020	26.5	40	18	/	20	6~15/180	12/12	2.92mm(F)
LAG-2021	0.1	50	23	/	15	8~15/400	12/12	2.4mm(F)
LAG-2022	2	8	21	22	23	6~15/125	15/15	SMA(F)
