低温超导线缆组件

低温超导线缆组件

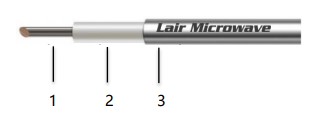

						序号	结构	材料
						1	内导体	铜镍合金/铌钛合金
						2	电介质	低密度PTFE
						3	外导体	铜镍合金/铌钛合金





		产品特点				典型应用
		• 良好的机械相位稳定性				• 射频模块内部连接
		• 良好的功率处理能力				• 精密仪器内部连接
		• 优良的温度相位稳定性				• 狭小空间连接
		• 良好的幅度稳定性
		• 优良的屏蔽性能
		• 低驻波比、超低损耗
		• 低无源互调


电缆型号	外径（mm）	工作频率（GHz）	特性阻抗（Ohms）	传播速率	屏蔽效率（dB）	耐压（V,DC）	工作温区	衰减（dB/100m, 典型值@25℃ & VSWR=1.0）				规格书
电缆型号	外径（mm）	工作频率（GHz）	特性阻抗（Ohms）	传播速率	屏蔽效率（dB）	耐压（V,DC）	工作温区	6GHz	8GHz	12.4GHz	18GHz	规格书
LCC-CN020	0.58	18	50	70%	165	100	5K~423K	1380.0	1593.5	1983.8	2390.2
LCC-CN034	0.86	18	50	77%	165	100	5K~423K	786.5	911.4	1142.0	1385.1
LCC-CN034A	0.86	18	50	77%	165	100	5K~423K	1794.6	2076.8	2596.0	3140.7
LCC-NTCN034A	0.88	18	50	75%	165	100	5K~423K	269.5	314.0	397.4	486.9
LCC-CN086	2.15	18	50	77%	165	1000	5K~423K	284.0	328.5	410.3	496.0
LCC-NT034	0.9	20	50	/	/	/	≤4K	/	/	/	/
