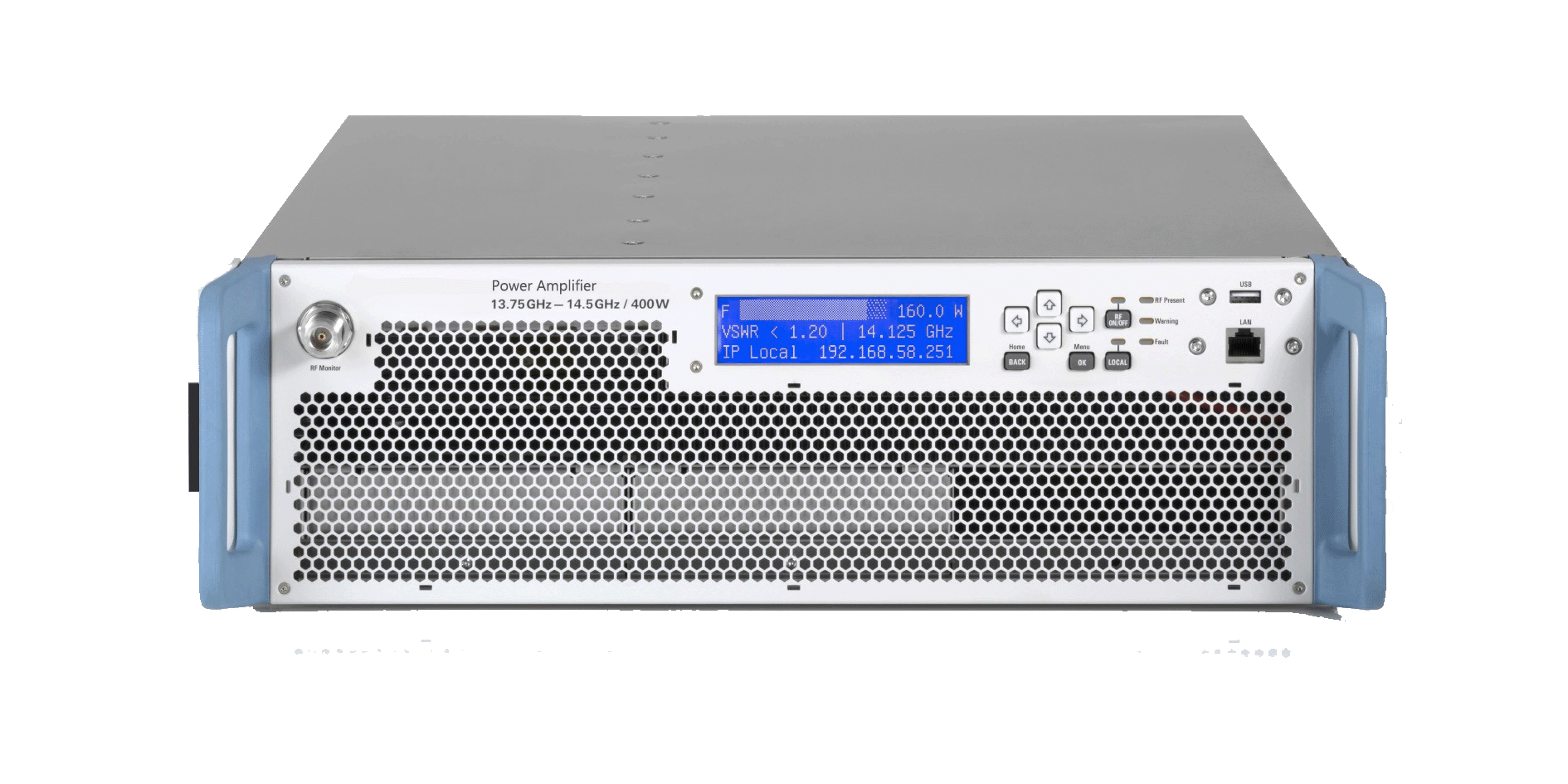

莱尔微波研发生产的微波固态功率放大器是基于行波管、固态功率管的微波功率放大系统，频段从P波段到W波段，分连续波、脉冲、宽带、窄带等，功率从几十瓦到几十千瓦。固态功放可实现卫星通信各链路信号的功率放大。采用通用化、平台化结构，使用紧凑型、模块化设计，维护方便。技术成熟、性能优异、质量可靠。产品可以在1:1备份以及1:2备份的模式下使用。可连续可靠工作，具有完备的过温度、过功率、过反射保护和故障指示功能。
产品应用：电子对抗、雷达、EMC测试等
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号
|
工作频率
|
增益
|
驻波
|
带内杂散
|
工作温度
|
输出功率
|
规格书
|
|
LMSSPA-C-70-10KW
|
5.725-6.425GHz/
.85-6.425GHz/
5.85-6.725GHz/
6.725-7.025GHz
|
≥70dB
|
输入、输出≤1.3
|
≤-60dBc
|
-40℃~55℃
|
10W-10KW
|
|
|
LMSSPA-X-70-10KW
|
7.9-8.4GHz
|
≥70dB
|
输入、输出≤1.3
|
≤-60dBc
|
-40℃~55℃
|
10W-10KW
|
|
|
LMSSPA-KU-70-5KW
|
13.75-14.5GHz/
14-14.5GHz
|
≥70dB
|
输入、输出≤1.3
|
≤-60dBc
|
-40℃~55℃
|
10W-5KW
|
|
|
LMSSPA-KA-70-2KW
|
27-29.5GHz/
27-30GHz/
29-31GHz
|
≥70dB
|
输入、输出≤1.35
|
≤-60dBc
|
-40℃~55℃
|
10W-2KW
|
|
|
LMSSPA-Q-60-800W
|
43.5-45.5GHz/
43-46GHz
|
≥60dB
|
输入、输出≤1.5
|
≤-60dBc
|
-40℃~55℃
|
10W-800W
|
|
|
LMSSPA-V-60-800W
|
46.5-51.5GHz/
47.2-51.4GHz
|
≥60dB
|
输入、输出≤1.5
|
≤-60dBc
|
-40℃~55℃
|
10W-800W
|
|
|
LMSSPA-2G6G-60-10KW
|
2-6GHz
|
≥60dB
|
输入≤2
输出≤3
|
≤-60dBc
|
-40℃~55℃
|
10W-10KW
|
|
|
LMSSPA-0.5G6G-60-1KW
|
0.5-6GHz
|
≥60dB
|
输入≤2:1
输出≤3:1
|
≤-60dBc
|
-40℃~55℃
|
10W-1KW
|
|
|
LMSSPA-6G18G-60-5KW
|
6-18GHz
|
≥60dB
|
输入≤2
输出≤3
|
≤-60dBc
|
-40℃~55℃
|
10W-5KW
|
|
|
LMSSPA-18G26.5G-60-5KW
|
18-26.5GHz
|
≥60dB
|
输入≤2:1
输出≤2:1
|
≤-60dBc
|
-40℃~55℃
|
10W-5KW
|
|
|
LMSSPA-26.5G40G-60-5KW
|
26.5-40GHz
|
≥60dB
|
输入≤2:1
输出≤2:1
|
≤-60dBc
|
-40℃~55℃
|
10W-5KW
|
|
|
LAPT-1G6G-400W
|
1-6GHz
|
≥56dB
|
输入≤1.8:1
|
≤-60dBc
|
0℃~40℃
|
≥400W
|
|
|
LSPA-1001
|
26.5-40GHz
|
≥50dB
|
输入2:1
输出2:1
|
≤-60dBc
|
-20℃~+40℃
|
≥50W
|
|
|
LSPA-1002
|
18-26.5GHz
|
≥60dB
|
输入2:1
输出2:1
|
≤-60dBc
|
-20℃~+40℃
|
≥150W
|
|
|
LSPA-1003
|
6-18GHz
|
≥60dB
|
输入2:1
输出2:1
|
≤-60dBc
|
-20℃~+40℃
|
≥300W
|
|
|
LSPA-1004
|
2-6GHz
|
≥60dB
|
输入2:1
输出2:1
|
≤-60dBc
|
-20℃~+40℃
|
≥500W
|
|
|
LSPA-1005
|
800MHz-2GHz
|
≥60dB
|
输入2:1
输出2:1
|
≤-60dBc
|
-20℃~+40℃
|
≥700W
|
|
|
LSPA-2001
|
13.75GHz-14.5GHz
|
/
|
输入1.5
|
≤-60dBc
|
-55℃~+85℃
|
≥100W
|
|
|
LSPA-3001
|
30MHz-6.0GHz
|
≥45dB
|
输入2.0
|
65dBc
|
-20℃~+65℃
|
120W
|
|
